电弧螺柱焊机是由焊接电源、控制器、焊枪、地线钳、焊接电缆等部分组成。但大多数栓钉焊机焊接设备的焊接电源都与控制器合并为一体，称为主机。比较先进的控制方式是使用微处理器，以便精确设置和适时控制焊接过程中的焊接电流、焊接时间等参数。焊接电源一般为晶闸管控制的或逆变式的弧焊整流器。逆变式的弧焊整流器体积小、重量轻、动特性好，无疑是焊机的首选。

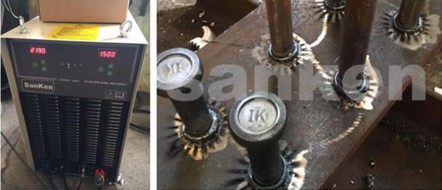

我司生产的逆变ARC－8000i电弧螺柱焊机，能焊接D＝28MM的焊钉.

用于螺柱焊的直流焊接电源应具有以下特点：  
  A、栓钉焊机焊接电源应具有下降的静外特性。只有这样才能维持电弧的稳定性，保证焊接质量。  
  B、栓钉焊机焊接电源应有引弧电流（40～50A）和较高的空载电压（70～100V）。以确保100％的引弧成功率，对于大直径的螺柱焊接，其空载电压甚至超过100V。只有这样才能满足提升高度较大时的需求  
  C、栓钉焊机要有较高的负载电压。按弧焊电源下降特性的定义，当焊接电流≥600A时，其负载电压应保持44V不变。在施工现场使用的焊机，其焊接电缆较长，有的长达50M，电压降很大。如果不增加负载电压加以补偿，就势必会降低其焊接能力，若不按照ISO14555规定配制焊接电缆的截面积，情况就会更加严重，甚至无法焊接。这就是为什么不同厂家制造的同一电流等级的焊机，其焊接螺柱的最大直径有较大差异的主要原因之一。  
  D、栓钉焊机焊接电流要有陡升的前沿。栓钉焊机的最大特点是瞬间大电流，因此要求栓钉焊机焊接电源在接通后的32MS之内，焊接电流应达到其峰值。对于短周期螺柱焊而言，其焊接电流的上升时间应该更短，否则就有可能出现焊接时间已到，但焊接电流还没有达到其峰值的现象。设定的焊接电流与螺柱焊接所得到的能量不成比例，则很难保证其焊接质量。  
  提高焊接电流上升速度的唯一办法是减小电抗器的电感量。普通弧焊整流器之所以要加大电抗器，除了滤波之外还要限制短路电流的上升速度和短路电流的峰值，以降低引弧时的冲击电流，减小飞溅和弧坑，并避免烧穿工件。螺柱焊则不同，是按照已设定的引弧、螺柱提升、接通主电源等逻辑顺序进行的。也就是说，在螺柱与工件有一定间隙的情况下才接通焊接主电源的，因而避免了引弧时的飞溅。其实螺柱焊的最大“飞溅”是发生在螺柱压入熔池时，瞬间发生的喷溅物。  
  通过试验已经证明：三相全波硅整流电源（纹波系数γ＝0.042），即使没有滤波电抗器，照样可以进行螺柱焊接。螺柱焊用的由晶闸管控制的焊接电源的电抗器只是滤波而已，因此可以大大减小，至于减少多少？要视电源的主电路结构和电流调节范围而定。  
  E、电源要有较小的内阻抗。焊接电源的主电路的电气绝缘，采用H级耐热等级与B级相比，具有体积小重量轻的优点，倍受人们的推崇。但深入分析后发现，也并非完美无缺。GB11021规定：H、B级耐热等级的最高温度分别为180℃和130℃，H级比B级允许的温度约高40％。也就是说，在主电路设计时，其线圈的电流密度可以大幅度提高，以减小导线的截面积。随之而来的是导线的电阻，也即电路的阻抗增加。这对于大电流焊接的螺柱焊机而言，则是致命的缺点。假如焊接电源主电路的绝缘由B级改为H级，次级回路所有导线截面积的减小而导致总电阻的增加那怕只有0.006Ω，按2500A焊接电流计算，其增加的功耗为37.5KW，再加上主变压器初级增加的功耗，则是相当可观的。焊接电源主电路的功耗增加，势必减小输出的焊接功率，使焊接能力下降，这便是体积、重量的减小付出的代价。也就是说，焊接同一直径的螺柱，H级比B级绝缘的焊机需要更高的功率才能达到同一效果，效率明显下降。我司生产的逆变ARC－8000i电弧螺柱焊机，能焊接D＝28MM的焊钉.
